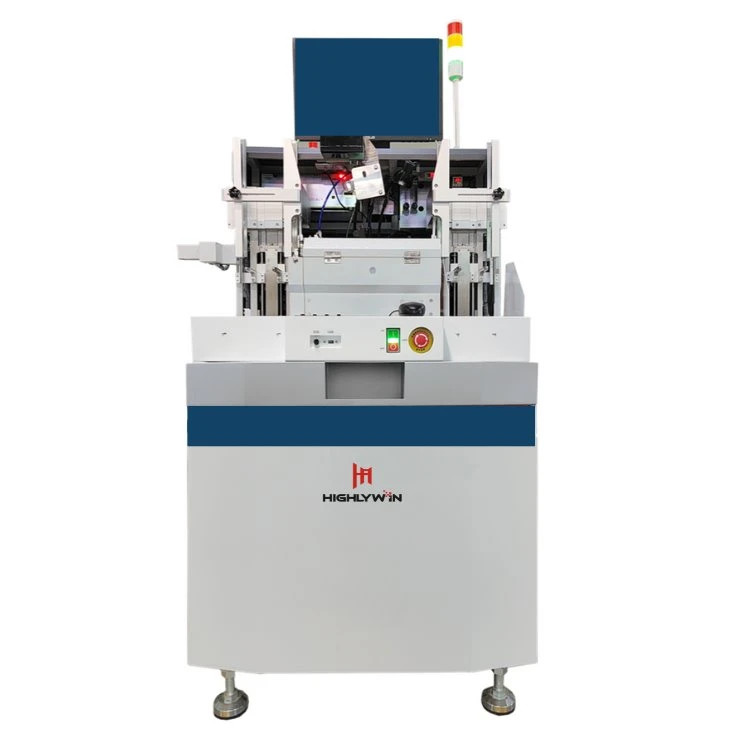

Vysokorýchlostná spojka HW585 pre integrovaný obvod
Popis
Stroj na spájanie drôtov je spôsob vytvárania prepojení medzi integrovaným obvodom (IC) alebo iným polovodičovým zariadením a jeho obalom počas výroby polovodičového zariadenia. Spájanie drôtov sa vo všeobecnosti považuje za nákladovo najefektívnejšiu a najflexibilnejšiu technológiu prepojenia.
Táto vysokorýchlostná spojka vodičov HW585 IC je určená hlavne pre produkty s integrovanými obvodmi (IC), vrátane SOT, SOP, SSOP, TSSOP, DFN, QFN, QFP, BGA, COB, optočlen atď. s dobou cyklu 40 ms/vodič a vysoká presnosť. Použiteľné pre variabilné drôtené materiály: zlato/striebro/zliatina/medený drôt.
Vlastnosti
- S vysokým UPH podporuje rám až do šírky 100 mm, čím zvyšuje efektivitu a produktivitu.
- Ide o vysokovýkonný model pre produkty IC, ktorý prináša vysokú rýchlosť a presnosť vo všetkých aspektoch.
- Vybavený dvojfrekvenčným ultrazvukovým prevodníkom, vysoko a nízkofrekvenčným flexibilným prepínaním, čo výrazne zlepšuje prispôsobivosť produktu.
- Piezoelektrické keramické odľahčené svorky, zvýšená rýchlosť, bez nutnosti prepínania pre rôzne priemery drôtov.
- Plne automatický teplotný adaptívny systém pre lepšiu presnosť zvárania.
- Plne inteligentný, vysoko citlivý BSD systém pre väčšie pohodlie.
- Vlastne vyvinutý systém riadenia pohybu HMC na zlepšenie presnosti a stability výstupnej sily. (Nová ultra-vysokorýchlostná XY pohybová platforma, rýchla, stabilná a šetriaca vzduch)
Parametre
|
Schopnosť |
Čas cyklu |
40 ms/drôt |
|
Presnosť lepenia |
±2μm |
|
|
Priemer drôtu |
Φ15μm-Φ50μm |
|
|
XY stôl |
Pohonný mechanizmus |
Poháňaný lineárnym motorom |
|
Rozlíšenie XY |
50 nm |
|
|
Oblasť lepenia |
X: 56 mm, Y: 90 mm |
|
|
PR systém |
Jedna optická dráha (voliteľná duálna optická dráha / programovateľné automatické zaostrovanie) |
|
|
Systém manipulácie s materiálom |
Manipulačný mechanizmus |
Vertikálny zásobník |
|
Počet časopisov |
2-3 |
|
|
Použiteľný časopis |
Dĺžka |
95-300 mm |
|
šírka |
28-100 mm |
|
|
Hrúbka |
{{0}}.07-2.0 mm |
